一、阴极保护检查片的分类
1. 按功能用途（最常用分类）

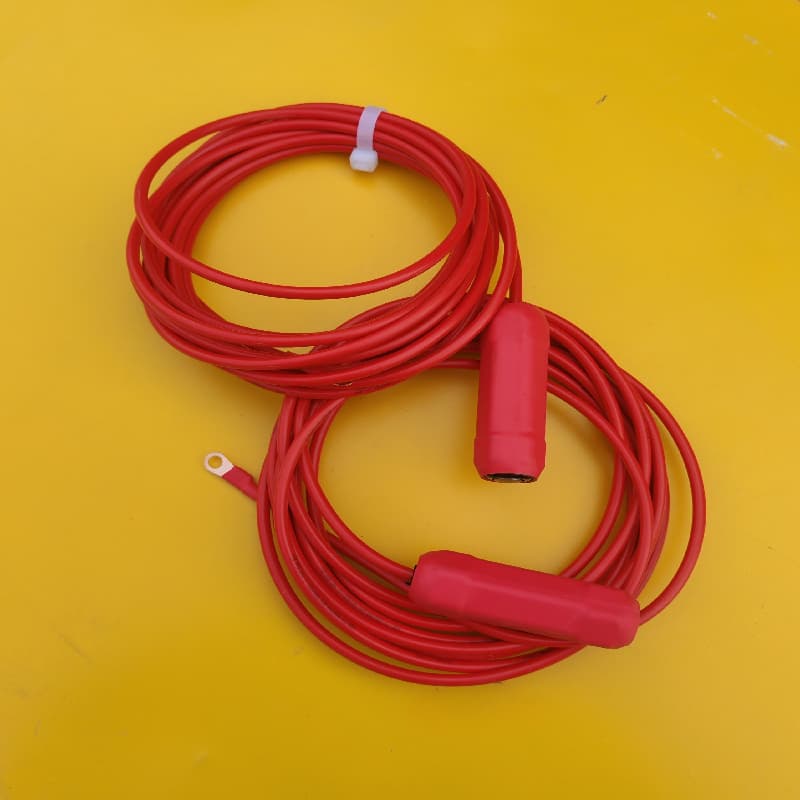

极化试片（保护试片 / 阴保片）
与被保护管道 / 结构电连接，处于阴极保护状态。
用途：测通电电位、断电电位、保护电流，评估保护水平。
自然试片（自腐蚀试片 / 对比片）
不与管道连接，处于自然腐蚀状态。
用途：测自然腐蚀电位、腐蚀速率，与极化试片对比计算保护度。
断电电位试片（断点试片）
带开关 / 可断开连接，极化后断开测瞬时断电电位，消除 IR 降干扰。
交流干扰试片（AC 试片）
带限流 / 采样电阻，用于测交流电流密度、交流电压，评估 AC 腐蚀风险。
2. 按材质（必须与被保护体一致）
碳钢类：Q235、20#、L245、L360（普通埋地管道）
管线钢：X52、X65、X70、X80（长输高压油气管道）
不锈钢：304、316L（化工、海水环境不锈钢管道）
其他：铜及铜合金、铝合金（对应结构材质）
3. 按裸露面积（模拟防腐层漏点）
标准规格：1cm²、2.5cm²、6.5cm²、10cm²、50cm²、100cm²
选用原则：
3PE / 环氧涂层：10cm²
沥青 / 旧涂层：50cm²
大漏点 / 强干扰区：50～100cm²
4. 按结构形式
单片型：单块试片（常规）
组合型：一组（2 片、6 片、12 片）成对埋设
探头一体化：试片 + 参比电极集成（极化探头）
二、安装方法（埋地管道为例）
1. 安装前准备
试片预处理
材质与管道一致，尺寸常用 50×100×3mm
表面去油、除锈、无水乙醇 / 丙酮清洗
精确称重（精度 0.1mg）、测尺寸、编号、拍照
非裸露面涂沥青 / 石蜡 / 环氧树脂绝缘，仅保留标准裸露面
器材
试片组（极化 + 自然成对）
铜电缆（VV22-1.5mm²）、铜鼻子、热缩套
测试桩、参比电极（CuSO₄）
万用表、万用表、电子天平
2. 埋设位置选择
典型地段：土壤电阻率突变处、杂散电流区、穿越段、低洼积水区、防腐层老化段
间距：长输管道一般 1～2km 一组
与管道关系：
同深度、平行埋设
距管壁 0.1～0.3m
试片间距 ≥300mm
3. 埋设步骤
开挖：坑径 ≥300mm，深度与管道相同
试片固定：裸露面背对管道，非金属支架固定，防止移位
接线：
极化试片：电缆焊接 / 压接 → 绝缘密封 → 引至测试桩
自然试片：电缆引至测试桩悬空 / 独立端子（不接管道）
回填：分层夯实，同原土，不混入石块 / 杂物
测试桩接线：
极化片 → 管道端子
自然片 → 独立端子
参比电极 → 参比端子
三、使用与测试方法
1. 常规电位测试
自然电位：测自然试片 vs CuSO₄参比（未保护）
通电电位：测极化试片 vs 参比（保护状态）
断电电位：
断开极化试片与管道连线
** 瞬时（1 秒内）** 测试片电位（消除 IR 降）
2. 腐蚀速率与保护度计算（开挖失重法）
周期：6 个月、1 年、2 年
步骤：
开挖试片
清除腐蚀产物（酸洗 / 机械清理）
烘干、称重、计算失重
公式：
：自然试片腐蚀速率
：极化试片腐蚀速率
腐蚀速率
保护度
合格标准：保护度 ≥ 85%
3. 交流干扰测试（AC 试片）
测试片与管道间交流电压、交流电流密度
判断是否需要去耦合器、接地电池等排流措施
四、关键注意事项
材质必须匹配：否则电化学行为不一致，数据失真
绝缘严格：非测试面、导线接头必须密封绝缘，防止漏电
埋设环境一致：同深度、同土质、同水分，避免环境偏差
测试规范：断电电位要快测；极化时间 **≥24 小时 **
成对使用：必须极化片 + 自然片配对，才能算保护度
五、典型配置（工程常用）
每组：极化试片 1 片 + 自然试片 1 片
面积：10cm²（3PE 管道）、50cm²（沥青管道）
埋设：同深度、距管 0.2m、平行布置
测试：每季度测电位；每年开挖一组失重分析
