阴极保护测试桩（Cathodic Protection Test Station）介绍

一、产品概述

阴极保护测试桩是用于埋地管道及金属结构阴极保护系统检测与监测的关键设备。

它为现场提供稳定、可靠的测试接口，用于测量：

管地电位（Pipe-to-Soil Potential）

电流分布

阴极保护效果

是阴极保护系统运行评估、调试、维护的核心节点设备。

二、核心功能

1. 管地电位测量

支持通电电位（ON）

支持断电电位（OFF）

👉 判断是否达到保护标准（如 -0.85V CSE）

2. 电流检测

可测阳极输出电流

判断阳极是否正常工作

3. 回路检测

检测管道电气连续性

检测跨接与连接状态

4. 干扰监测

检测杂散电流

检测交流干扰（高压线影响）

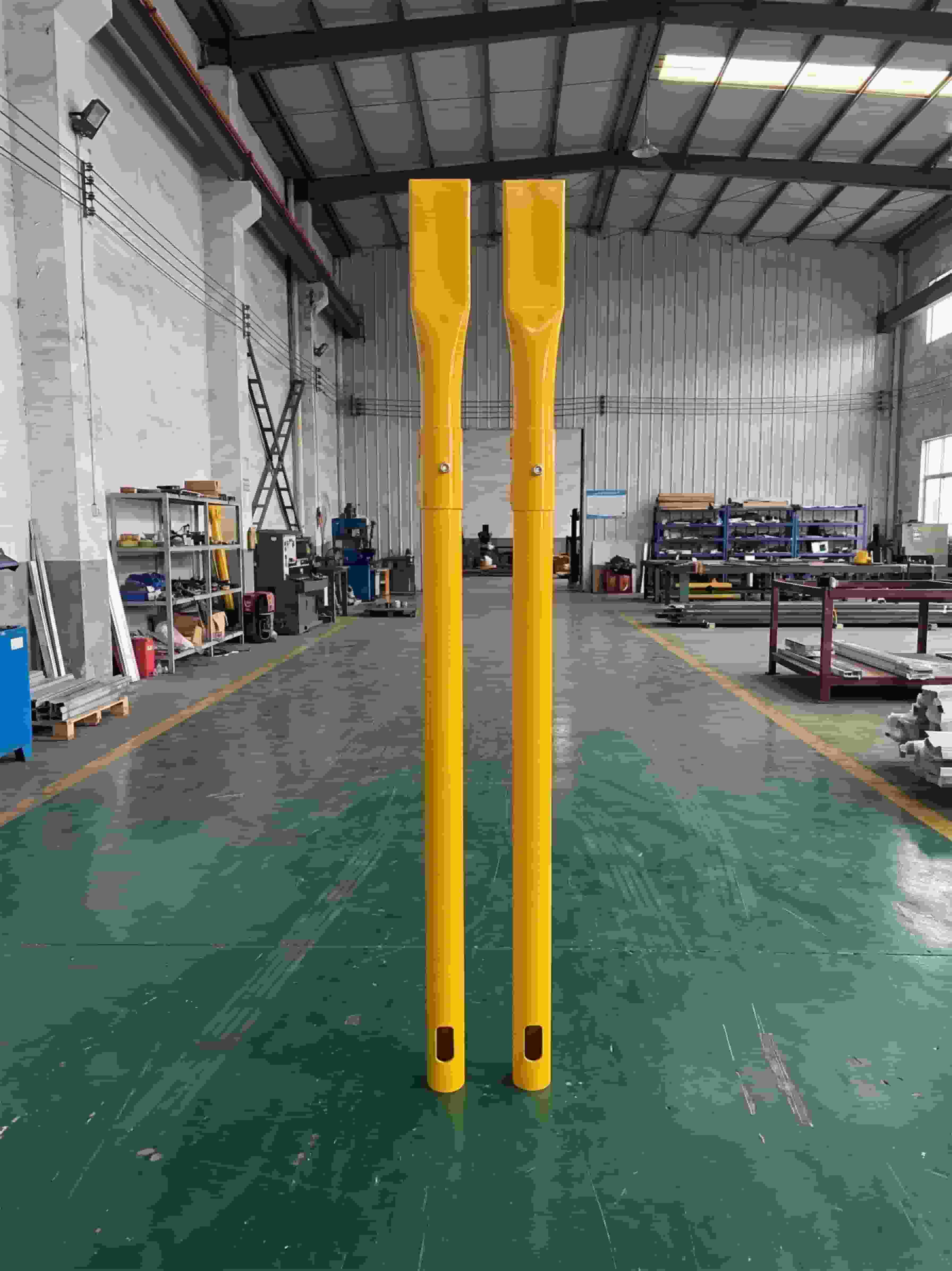

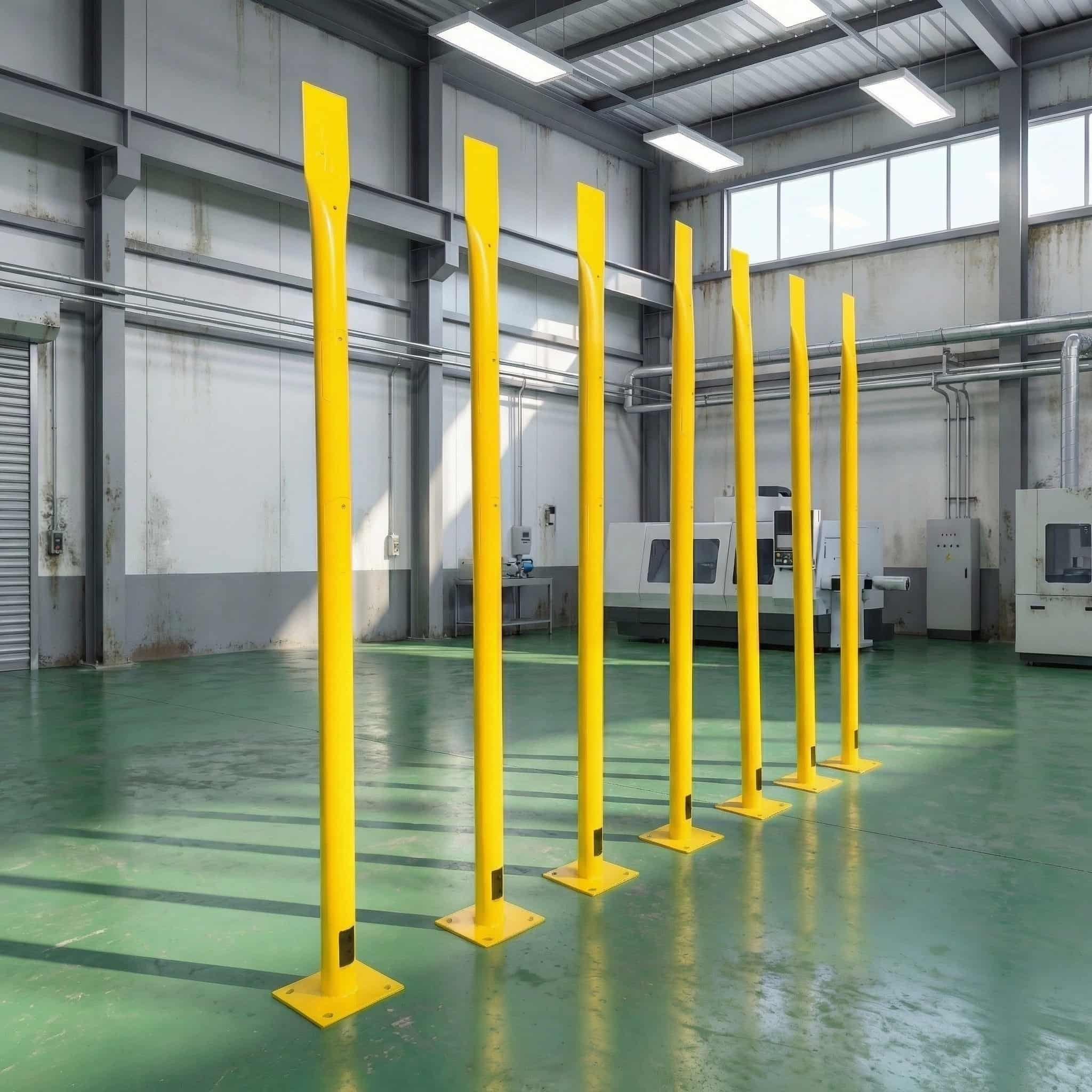

三、结构组成

主要由以下部分组成：

桩体（立柱）：钢 / 玻璃钢 / ABS

端子箱：防水、防尘（IP65以上）

接线端子排：铜端子

引出电缆：连接管道、阳极、参比电极

标识系统：编号、用途说明

四、端子定义（标准工程）

P（Pipe） → 管道

R（Reference） → 参比电极（CSE）

A（Anode） → 阳极

G（Ground） → 接地

五、应用场景

广泛应用于：

石油、天然气管道

输水管道

石化装置

地下储罐

管道穿越（铁路 / 公路 / 河流）

高压线路干扰区域

六、技术参数（典型）

项目

参数

材质

钢 / 玻璃钢 / ABS

高度

1.0–1.2 m

防护等级

IP65 / IP67

电缆规格

2.5–16 mm²

工作温度

-20℃ ~ +60℃

使用寿命

≥20年

七、智能测试桩（高端趋势）

升级版本可实现：

实时电位显示（现场直接读取）

ON/OFF自动切换测量

数据存储与记录

远程通信（RS485 / LoRa / NB-IoT）

异常报警

👉 适用于数字化管道管理系统

八、安装要点（简要）

垂直安装，高出地面1.0–1.2 m

管道连接采用铝热焊

焊点必须做防腐处理

电缆引入清晰标识

安装后必须进行电位测试

九、作用总结（一句话版本）

👉 阴极保护测试桩 = 阴极保护系统的“检测窗口 + 数据接口”
