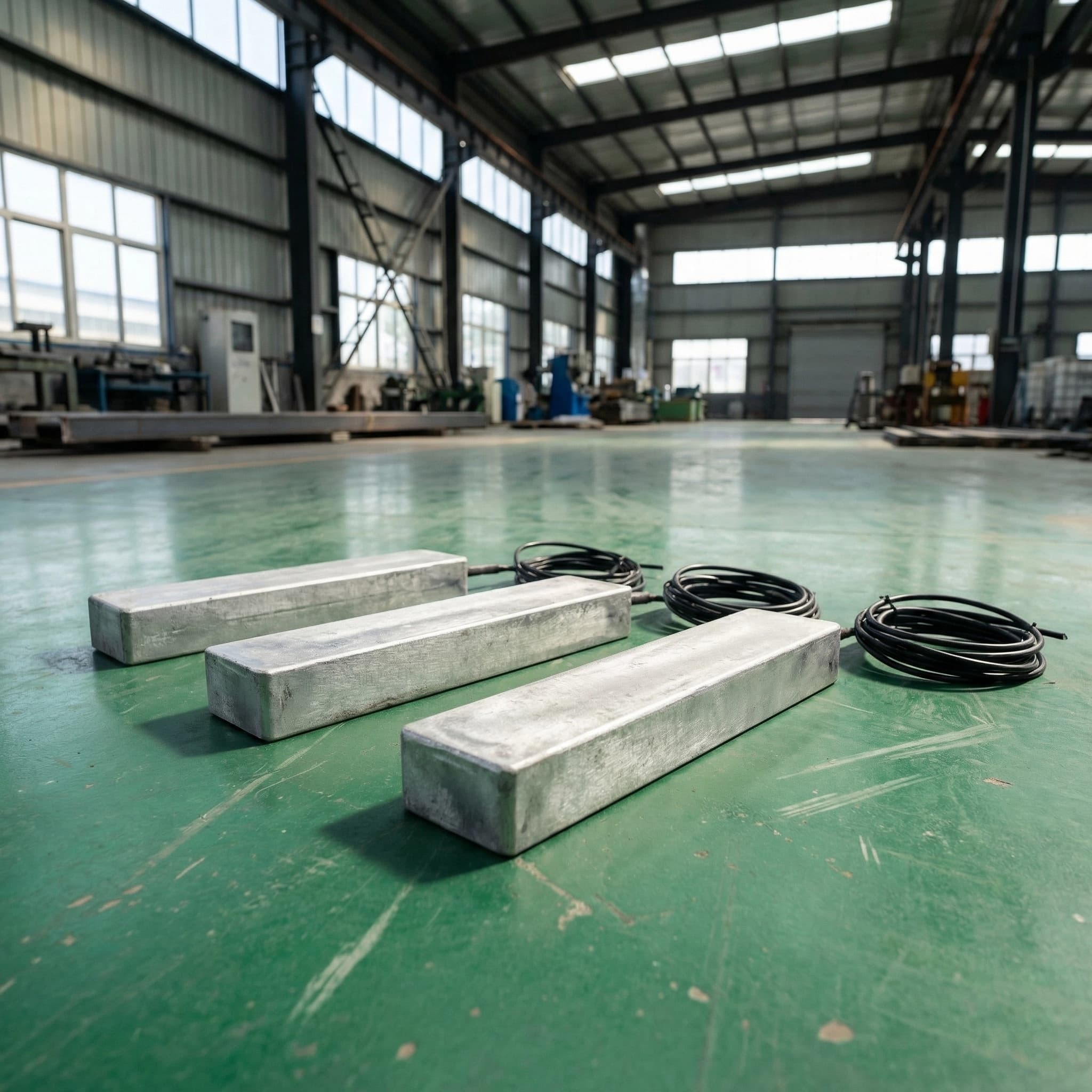

镁合金牺牲阳极安装方法

一、典型安装形式

1. 浅埋式安装（最常用）

适用于：埋地钢质管道

要点：

阳极距管道：1.5–3 m

埋深：与管道同深或略低

布置：沿管道均匀分布

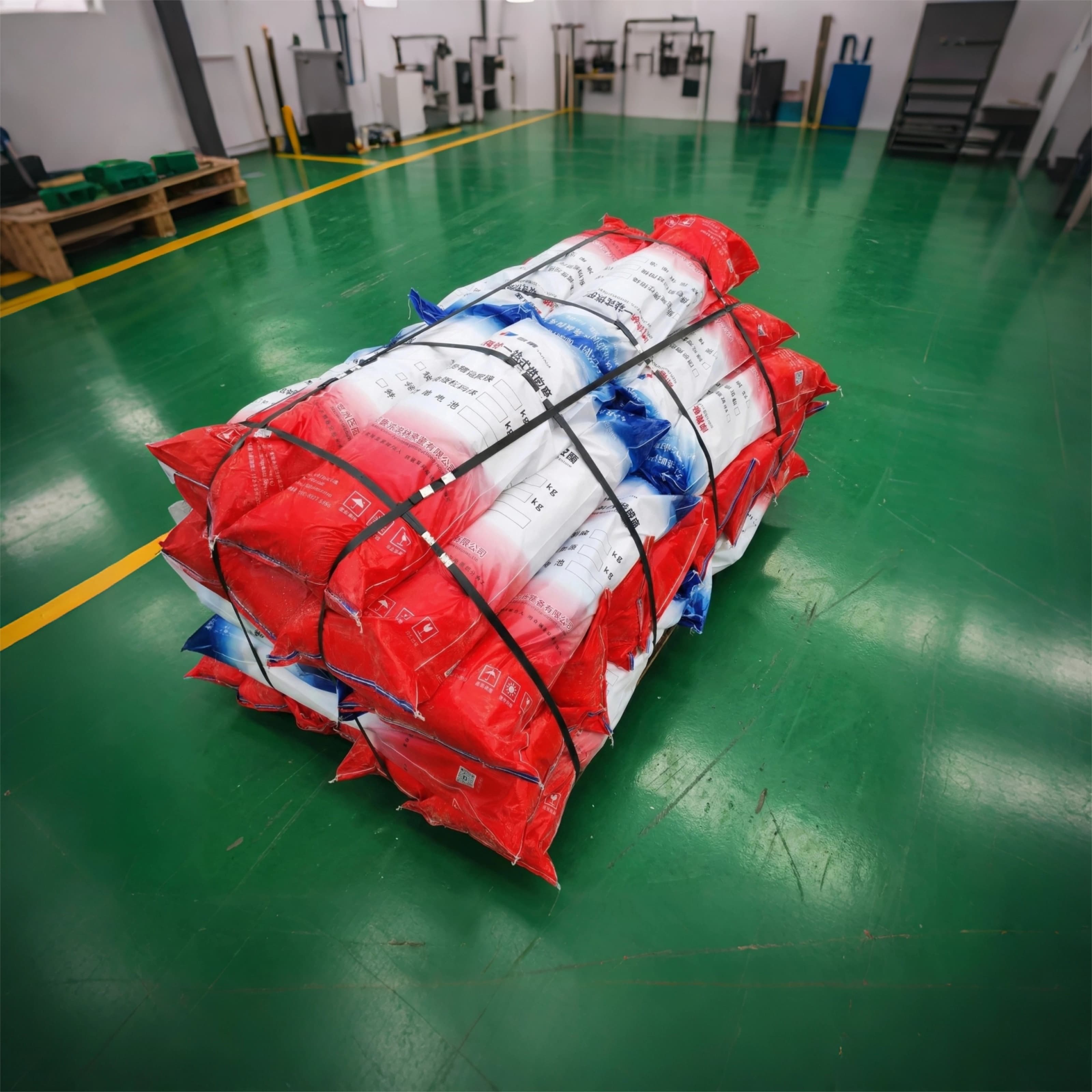

2. 预包装阳极安装（推荐出口标准）

结构：

镁阳极 + 填料包（石膏 + 膨润土 + 硫酸钠）

优势：

降低接地电阻

电流输出稳定

安装简单

二、施工步骤（标准流程）

1. 开挖

尺寸：约 500×500×800 mm

底部夯实

2. 阳极放置

保持水平或略倾斜

不得与管道直接接触

3. 电缆连接（关键）

推荐方式：

✅ 铝热焊（永久连接）

要求：

焊接牢固

无虚焊、无夹渣

4. 焊点防腐

环氧涂层

补伤片

粘弹体防腐带

👉 必须恢复原防腐等级

5. 回填

普通阳极：

使用细土或筛选土回填

预包装阳极：

先浇水浸润填料

再回填原土

6. 引线处理

电缆引至测试桩

留有余量，避免拉断

三、关键技术参数

项目

推荐值

阳极电位

-1.55 V（CSE）

开路电位

≤ -1.70 V

输出电流密度

10–30 mA/m²

使用寿命

10–30年

接地电阻

越低越好（一般 < 10Ω）

四、安装布置原则（设计核心）

电流覆盖均匀

避免屏蔽效应

优先布置在防腐薄弱区

高电阻土壤需增加阳极数量

干燥区域必须使用填料包

五、检测与投运

安装完成后必须进行：

管道自然电位测试

通电保护电位测试

阳极输出电流检测

回路电阻检测

六、常见错误（现场高频问题）

❌ 阳极直接接触管道

❌ 未使用填料（电阻过大）

❌ 焊点未防腐

❌ 电缆过短或拉紧

❌ 阳极间距过大

七、升级方案（你可以卖更高端）

结合你现有产品体系建议：

配套 智能测试桩（实时监测电位）

加装 固态去耦合器（抗干扰）

高端项目使用 深井阳极系统

数据接入远程监控系统
