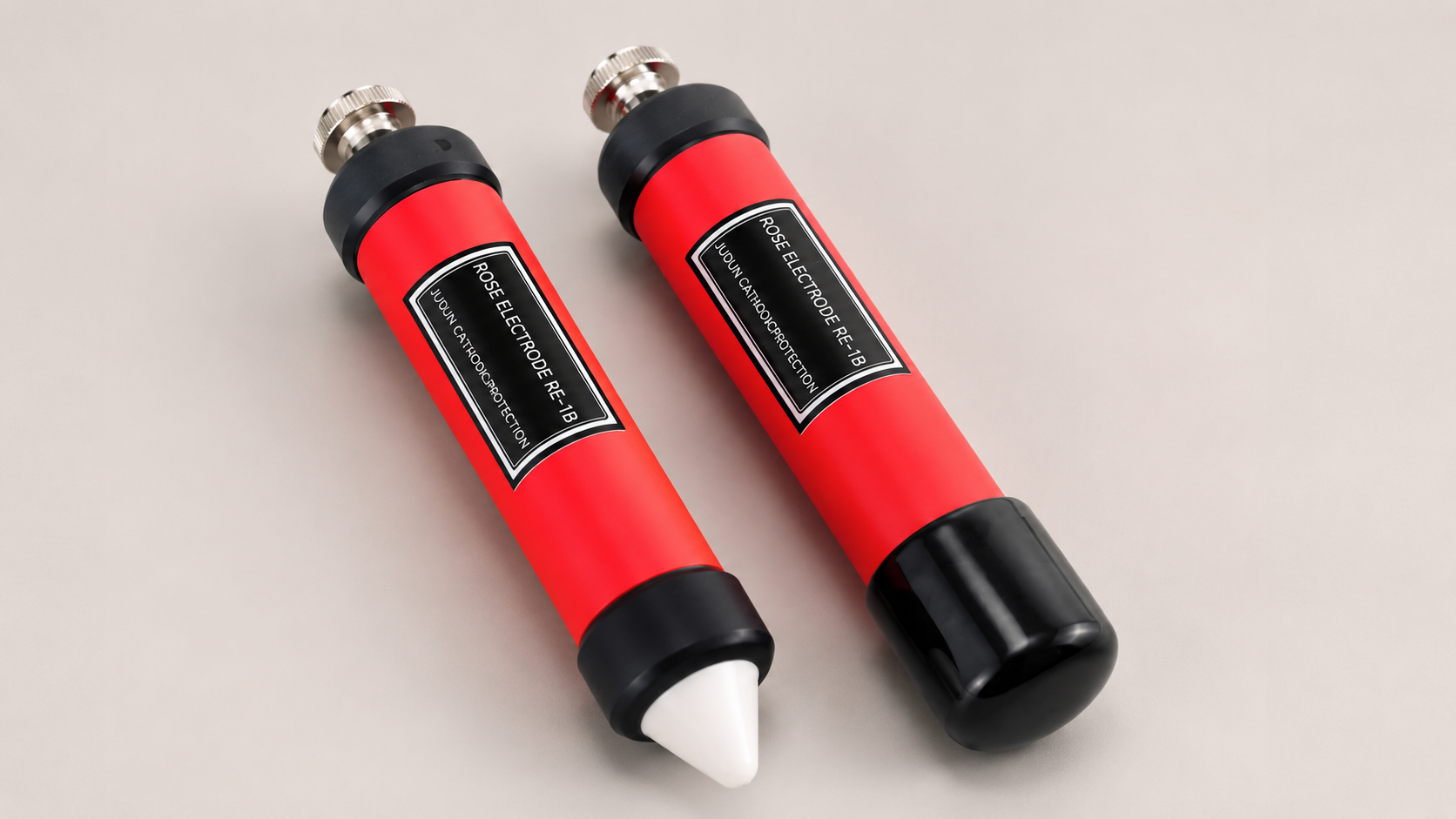

便携式铜/硫酸铜参比电极——用于阴极保护现场检测
可靠的现场电位测量，从正确的参比电极开始
准确的阴极保护检测并不仅仅取决于电压表。
参比电极本身的质量和状态、电极与电解质之间的接触情况、测量位置以及电化学电位的稳定性，都会直接影响现场测量结果的可靠性。
便携式铜/硫酸铜参比电极（Portable Copper/Copper Sulfate Reference Electrode），在国外阴极保护行业中也经常称为 Portable Cu/CuSO4 Reference Electrode、Portable CSE、Copper/Copper Sulfate Half-Cell，广泛应用于采用阴极保护的埋地金属构筑物现场电位测量。
该产品专门针对重复性的现场检测而设计，可为腐蚀技术人员、管道运营单位以及阴极保护工程师提供稳定、方便的参比基准，用于测量构筑物对电解质电位。
尤其适用于陆上埋地管道、地下储罐以及其他需要在不同位置进行快速、重复电位检测的埋地钢质构筑物。
什么是便携式铜/硫酸铜参比电极？
便携式铜/硫酸铜参比电极是一种电化学半电池，在测量与土壤或其他适用电解质接触的金属构筑物电位时，为测量系统提供稳定的参比电位。
其基本电化学系统通常包括：
铜感应元件
硫酸铜电解液
耐化学腐蚀的非导电外壳
多孔接触塞或离子导通膜
电气连接端子或测试导线接口
进行测量时，将电极的多孔接触端与土壤或其他电解质充分接触，同时通过高输入阻抗电压表连接参比电极与被保护构筑物。
这样即可测得被保护构筑物相对于参比电极的电位差。
该测量结果可帮助技术人员判断阴极保护系统当前的运行状态以及保护效果。
为什么便携式CSE广泛用于陆上阴极保护检测？
对于埋地钢质管道和地下金属构筑物，现场检测通常需要在多个不同位置进行电位测量，而不仅仅是在一个固定监测点进行检测。
便携式参比电极可以由检测人员随身携带，并根据需要放置在管道路由沿线不同的测量位置。
因此，Portable CSE非常适合以下工作：
日常阴极保护检测
在定期检查和维护过程中测量管地电位或构筑物对土壤电位。
阴极保护系统调试
在系统投入运行及调整过程中检查阴极保护效果。
测试桩电位检测
在阴极保护测试桩及其他监测点进行电位测量。
密间隔电位测量（CIS）
用于支持沿埋地管线路由进行连续或高密度电位检测。
故障分析与排查
用于调查异常电位、可能存在的屏蔽现象、杂散电流干扰或阴极保护性能变化。
地下储罐检测
测量埋地金属储罐及其相关金属结构的电位。
腐蚀控制检测
为腐蚀监测及阴极保护状态评估提供现场参比测量数据。
针对重复性现场使用而设计
与永久埋设式参比电极不同，便携式 Cu/CuSO4 参比电极需要随着检测人员在不同测量位置之间移动。
因此，一支适合工程现场使用的便携式参比电极，不仅需要具备良好的电化学稳定性，同时还需要具有可靠的机械结构。
外壳应能够承受日常搬运、运输以及正常现场环境下的反复使用。
电解液腔体应便于进行状态检查和日常维护，而多孔接触端则需要能够与土壤形成有效、稳定的离子导通。
合理设计的便携式参比电极，有助于减少由于接触不良、电解液损失或内部电化学状态不稳定所造成的测量误差。
稳定的铜/硫酸铜电化学体系
铜/硫酸铜参比体系长期以来一直广泛应用于土壤环境中埋地金属构筑物的阴极保护电位测量。
在电极内部，铜元件与硫酸铜电解液保持接触，由此形成一个具有明确电化学特性的参比体系，用于与被保护金属构筑物的电位进行比较。
为了获得可靠的现场测量结果，内部铜元件表面状态、电解液浓度以及多孔接触界面的状态都需要得到适当维护。
因此，便携式参比电极不能仅仅被视为普通的检测附件，而应当作为阴极保护现场检测系统中的重要测量元件进行维护和管理。
主要应用领域
便携式铜/硫酸铜参比电极可广泛应用于阴极保护以及腐蚀控制工程，包括：
石油和天然气长输管道
城镇天然气输配管道
输水管道
埋地钢质管道系统
地下储罐
工业厂区管道
石油化工设施
储罐区
市政公用管网
阴极保护测试桩
管道完整性检测
腐蚀监测工程
对于采用牺牲阳极阴极保护系统或外加电流阴极保护系统的埋地金属构筑物，只要需要进行构筑物对电解质电位测量，均可使用这种便携式参比电极。
典型现场测量方法
进行基本的构筑物对土壤电位测量时，将参比电极连接至适用的电压表，并将电极接触端放置在规定的土壤测量位置。
良好的现场检测操作通常包括以下步骤：
使用前检查参比电极的整体状态。
确认内部电解液及相关部件状态正常。
确保多孔接触端清洁，无明显污染。
确保参比电极与土壤形成良好接触。
按照正确极性连接电压表、被测构筑物及参比电极。
等待测量读数趋于稳定。
记录测得的电位值，同时记录测量位置及现场环境条件。
在不同时间进行重复检测或进行数据对比时，应尽可能保持参比电极的放置位置和测量方法一致。
土壤过于干燥、接触端受到污染、电气连接不良以及参比电极维护状态不佳，都可能影响测量结果的准确性和稳定性。
便携式参比电极与长效埋地参比电极的区别
便携式参比电极和永久安装的长效参比电极虽然都用于提供电位测量参比基准，但两者承担的现场功能并不完全相同。
便携式参比电极可以在不同测量位置之间移动，主要用于现场检测、系统调试、管道调查以及故障排查。
长效埋地参比电极则长期安装于地下被保护构筑物附近，并通过测试桩或监测系统连接，用于固定位置的长期电位监测。
在较为完善的阴极保护管理体系中，这两类参比电极通常可以配合使用。
长效参比电极负责固定监测点的长期检测，而便携式参比电极则能够帮助检测人员在管道沿线不同位置进行独立复核和现场验证。
采购便携式CSE时应该关注什么？
专业阴极保护工程中，选择便携式参比电极不能只比较采购价格。
以下几个因素同样值得重点考虑。
电化学稳定性
在正确使用条件下，参比体系应能够提供稳定且具有良好重复性的测量结果。
铜元件质量
铜元件的纯度及表面状态会影响整个参比电极电化学体系的稳定性。
电解液状态
硫酸铜电解液需要正确配置并保持适当状态，以保证稳定的参比性能。
多孔接触塞
多孔接触部分不仅需要保证可靠的离子导通，还需要尽可能减少内部电解液不必要的流失。
外壳耐用性
便携式现场检测设备需要频繁搬运和运输，因此坚固耐用的非导电外壳对于实际工程应用非常重要。
维护便利性
当需要补充电解液、清洁或检查内部元件时，产品结构应便于正常维护。
现场使用便利性
电极应便于携带、放置和连接，尤其适合现场连续进行多点测量。
供应商技术支持
对于工业和管道工程项目，采购方还应考虑技术资料、检验要求、包装方式、项目供货数量以及相关技术支持能力。
如何保证测量可靠性？
即使是质量良好的 Portable Cu/CuSO4 Reference Electrode，也需要进行正确的日常维护。
在开展重要的阴极保护调查前，应检查电极是否存在污染、机械损伤、电解液异常或多孔接触端劣化等情况。
当测量结果出现明显波动或前后数据不一致时，不应直接认定阴极保护系统本身发生了变化。
此时应对整个测量回路进行检查。
参比电极、电压表、测试导线、电气连接、土壤接触状态以及测量位置，实际上共同组成完整的测量系统。
对这些组成部分进行定期检查，有助于提高阴极保护现场检测数据的重复性和可信度。
管道腐蚀控制中实用而重要的检测工具
阴极保护系统的很多技术判断最终都建立在现场测量数据之上。
如果用于测量的参比基准本身不稳定或者维护不当，那么即使使用高精度的测量仪表，也难以获得真正可靠的现场数据。
可靠的便携式铜/硫酸铜参比电极（Portable Copper/Copper Sulfate Reference Electrode），能够帮助腐蚀控制专业人员在需要的位置完成构筑物对土壤电位测量。
对于管道运营商、阴极保护工程公司、腐蚀工程师以及现场检测团队而言，Portable CSE仍然是检查阴极保护运行效果和实施管道腐蚀控制的重要现场工具。
JUDUN便携式Cu/CuSO4参比电极项目供货
JUDUN可提供用于阴极保护检测和管道腐蚀监测的便携式铜/硫酸铜参比电极。
产品既可满足单支现场检测工具的采购需求，也可根据工程项目要求批量供货，并可与其他阴极保护材料及附件配套供应。
询价或进行产品选型时，客户可以提供以下信息：
所需数量
具体应用场景
管道或构筑物类型
项目所在地
所需配套附件
包装要求
检验或技术文件要求
目的国家或目的港
我们可以根据具体工程条件协助进行产品选型及出口项目供货。
常见问题
便携式铜/硫酸铜参比电极在国外还有哪些常用名称？
国外阴极保护行业常见名称包括：
Portable Cu/CuSO4 Reference Electrode
Portable CSE
Copper/Copper Sulfate Half-Cell
Portable Reference Cell
Cu/CuSO4 Half-Cell Reference Electrode
Portable CSE主要用来做什么？
主要作为稳定的参比基准，用于测量构筑物对土壤或构筑物对电解质电位，常用于阴极保护检测、调试、运行监测以及现场调查。
Cu/CuSO4参比电极通常应用在哪里？
通常用于埋地钢质管道、地下储罐以及其他处于土壤或适用淡水环境中的金属构筑物。
便携式参比电极能否代替长效埋地参比电极？
两者具有相关功能，但应用方式不同。
便携式参比电极用于移动式现场测量，而长效参比电极通常长期安装在固定监测位置，因此不能简单地将二者完全等同。
为什么参比电极与土壤的良好接触非常重要？
电极多孔端需要与周围电解质形成有效的离子导通。
如果接触不良或接触状态不稳定，就可能造成测量结果波动甚至产生误导性数据。
便携式硫酸铜参比电极是否需要维护？
需要。
应根据产品结构及使用要求定期检查和维护，并重点检查电解液状态、铜元件、多孔接触塞以及电气连接部分。
