固态去耦合器（SSD）在埋地管道阴极保护与交流干扰防护中的应用

随着高压输电线路、变电站、电气化铁路以及大型工业用电设施与埋地金属管道共用走廊的情况不断增加，管道交流感应、电力系统故障电流以及雷电过电压等问题越来越受到重视。

对于采用阴极保护的埋地钢质管道，直接将管道与接地系统永久连接虽然能够降低部分交流电压，却可能造成阴极保护电流流失，影响阴极保护系统正常运行。

**固态去耦合器（Solid-State Decoupler，简称 SSD）**正是用于解决“直流隔离”和“交流接地”之间矛盾的一种电气防护装置。

它可以在正常阴极保护状态下阻断直流电流，同时为交流感应电流、交流故障电流以及雷电冲击电流提供泄放通道，因此被广泛应用于油气管道、燃气管道、输水管道、储罐、绝缘接头以及交流干扰防护系统。

一、什么是固态去耦合器？

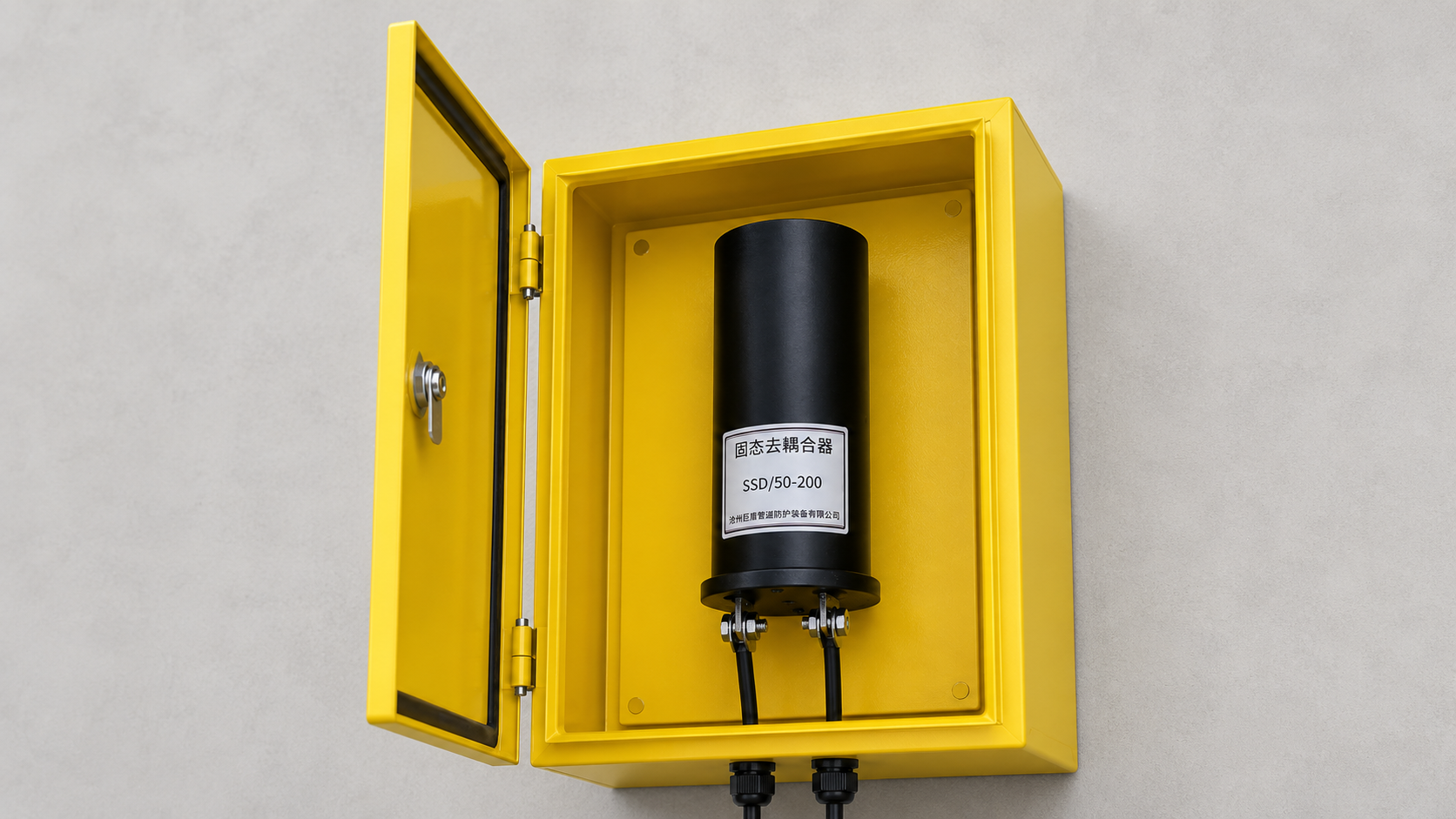

固态去耦合器是一种采用固态电子器件构成的被动式电气隔离与保护装置。

在正常运行状态下，当装置两端直流电压处于规定阻断范围以内时，SSD能够保持直流隔离，从而减少阴极保护电流通过接地系统流失。

与此同时，SSD允许交流电流通过，因此可以将高压输电线路感应到管道上的交流电流导入交流排流接地系统。

当装置两端电压超过规定阈值时，SSD能够快速进入导通状态，对交流故障以及瞬态过电压进行泄放；异常状态消失后，装置重新恢复至正常直流阻断状态。公开同等级 SSD 技术资料采用的标准阻断阈值为 -2V/+2V，并可提供 -3V/+1V 等其他阈值配置。

二、固态去耦合器主要作用

1. 阴极保护直流隔离

埋地钢质管道通常采用牺牲阳极或外加电流阴极保护系统。

如果管道直接与大型接地网、接地极或其他金属设施连接，阴极保护电流可能通过这些低阻抗通道流失。

SSD在正常运行状态下阻断直流电流，可以降低接地系统对阴极保护系统的影响。

2. 管道交流干扰排流

当埋地管道与高压输电线路长距离平行或交叉敷设时，输电线路产生的电磁场可能在管道上形成交流感应电压。

SSD能够在保持直流隔离的同时提供交流通路，将管道上的交流电流通过锌带、接地极、接地网等交流排流设施泄放。

该等级装置的连续交流电流能力可达到 45A RMS，50/60Hz。

3. 交流故障电流防护

高压输电系统发生单相接地、线路短路等故障时，附近管道及其接地设施可能承受较大的短时故障电流。

SSD可以在发生异常过电压时快速导通，为故障电流提供低阻抗通道。

典型30周波交流故障电流等级包括：

对于更短持续时间，同等级装置允许的短时电流可以高于30周波额定值，因此实际选型应结合最大故障电流及保护切除时间进行计算。

4. 雷电冲击保护

雷电产生的瞬态电流峰值高、上升速度快，需要装置具有较强的冲击电流承受能力。

该等级 SSD 的标准雷电冲击能力可达到：

100kA峰值，8/20μs波形。

对于部分项目，还可采用 50kA峰值、10/350μs 的高能量雷电冲击等级。

三、主要技术参数

以上主要电气等级与公开同等级 SSD 技术资料相对应。

四、低直流泄漏有利于阴极保护系统稳定运行

固态去耦合器不仅需要“阻断直流”，还需要控制直流泄漏电流。

公开技术资料显示，在最大阻断电压条件下，SSD的直流泄漏电流通常可控制在：

20℃时＜10mA；65℃时＜100mA。

在正常阴极保护工作电压条件下，典型泄漏电流通常远低于 1mA。

较低的直流泄漏电流能够减少对阴极保护系统的影响，对于长输油气管道、城镇燃气管道以及大型站场阴极保护系统尤其重要。

五、典型应用场景

固态去耦合器可以用于多种阴极保护和交流干扰防护工程，例如：

• 高压输电线路附近埋地钢质管道交流干扰治理

• 管道交流排流系统

• 锌带排流接地系统

• 接地网与阴极保护管道之间的直流隔离

• 绝缘接头及绝缘法兰过电压保护

• 阀室、调压站、计量站、输气站场

• 压缩机站及油气储运设施

• 储罐阴极保护系统

• 梯度控制网与管道之间的去耦

• 电气设备接地系统与阴极保护结构之间的隔离

• 雷电及交流故障电流泄放

公开应用资料显示，SSD通常用于交流电压缓解、绝缘接头保护、梯度控制网去耦以及阴极保护结构与电气接地系统之间的隔离。

六、固态去耦合器为什么适合交流干扰防护？

传统永久接地方式存在一个明显问题：

交流电流需要接地，而阴极保护直流电流又不能大量流向接地系统。

固态去耦合器通过不同电气状态下的选择性导通解决这一矛盾：

正常状态：阻断直流，导通交流；

过电压状态：快速导通，泄放故障电流或雷电冲击；

异常消失后：自动恢复直流隔离。

因此在管道交流干扰防护设计中，SSD通常与锌带、接地极、接地网、梯度控制网等设施配合使用。

七、无源设计，无需外接工作电源

SSD属于被动式装置，正常工作不需要外部控制电源，也不需要单独配置控制器。

公开产品技术资料同时将这一类装置定义为完全被动、无需外部能源，并可进行现场电气测试。

对于偏远管线路由、无人值守阀室和长期户外运行环境，这类结构能够减少供电和控制系统带来的复杂性。

八、固态去耦合器如何选型？

SSD不能单纯按照“电流越大越好”进行选择。

工程选型至少需要核实以下参数：

直流电压差。
首先确定装置两端正常情况下可能出现的最大直流电位差，并选择合适的直流阻断阈值。

稳态交流电流。
根据管道交流干扰计算或现场检测结果，确定正常工况下通过SSD的最大交流电流。

最大交流故障电流。
需要结合附近高压线路短路电流水平、故障位置、接地系统以及保护动作时间进行计算。

故障持续时间。
同一SSD在1周波、3周波、10周波和30周波条件下对应的允许故障电流不同，因此必须把故障电流与切除时间同时考虑。公开技术表中也分别给出了不同周波下的故障电流能力。

雷电防护等级。
根据项目雷电风险以及设计标准选择相应冲击电流等级。

安装环境。
需要考虑户外、地下、接线箱、防水、防腐、环境温度以及是否存在爆炸危险环境等因素。

九、固态去耦合器安装注意事项

SSD安装时应尽量缩短管道、接地系统与装置之间的连接导线。

特别是在雷电和大电流故障条件下，过长导线会增加线路电感和瞬态压降，从而影响整个保护回路的实际钳位效果。

装置正负极应按照设计要求正确连接。通常阴极保护侧或电位更负的一侧接负极，接地系统或电位较正的一侧接正极。公开 SSD 技术资料也采用这一极性连接原则。

在正式投运前，应检查：

• 连接端子紧固情况

• 电缆截面积

• 接地回路连续性

• SSD两端直流电压

• 管道交流电压

• 交流排流电流

• 阴极保护电位

• 接地系统状态

十、固态去耦合器在管道电磁防护中的价值

随着高压输电线路与埋地管道共用走廊越来越普遍，管道交流干扰已经不仅是单纯的阴极保护问题，还涉及交流腐蚀、人员接触安全、故障电流以及雷电过电压等多个方面。

合理配置固态去耦合器，可以在不破坏阴极保护体系的前提下建立有效的交流泄放路径，是当前埋地金属管道交流干扰防护、绝缘接头保护以及接地去耦工程中的重要设备之一。

对于具体工程，应根据管道参数、高压线路参数、土壤电阻率、平行长度、线路负荷电流、短路电流、接地条件以及阴极保护运行状态进行计算后确定SSD型号和配套排流接地系统。
